Gmade（ジーメイド）・GS01・SAWBACK製作記　その５（ピックアップボディに改造１）

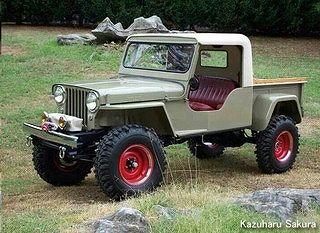

で、今回のイメージは、これ、これです。

シンプルだけどかっこいい～。

今回のテーマにぴったりです。

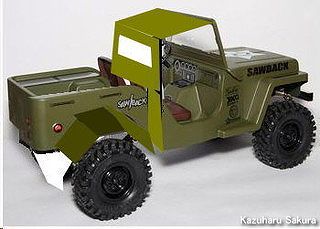

Gmade（ジーメイド）SAWBACK の公式画像にイメージを書き込んでみました。

落書きみたいですが、雰囲気は結構イケてるんじゃないかと（汗）

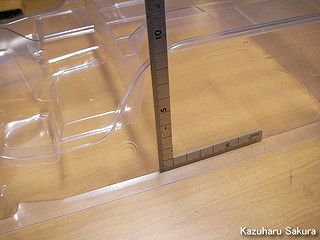

まずは形状を決めてしまうために、ボディのカットを開始します。

ポリカーボネートボディは、一度カットすると付け直すことができないので、慎重に位置をきめてから切り始めます。

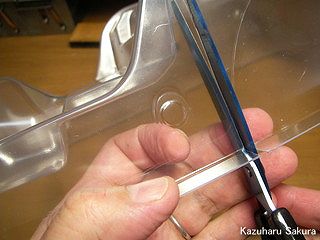

場所によって、ハサミを使ったり・・・

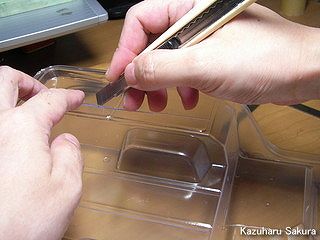

カッターナイフを使ったりして、より楽に、より美しくカットできるように工夫をします。

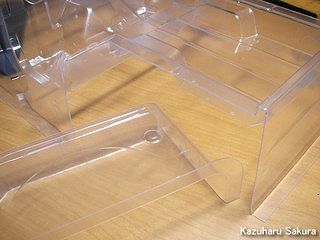

タイヤハウスを作るので、荷台の側面をカットしました。



ルーフはプラバンで作ります。

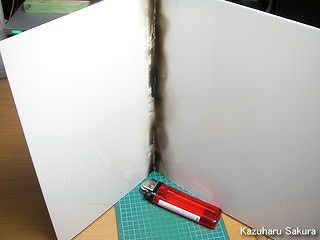

ライターで炙って、柔らかくなったところをすかさず折り曲げてつくります。

折り曲げるときには、机の淵を使うと、簡単にきれいに曲げられます。

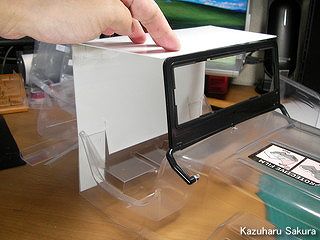

ルーフの高を決めるため、先にフロントウインドウのフレームを取り付けてしまいます。



ルーフの固定は、荷台を挟むように取り付ける部分と、フロントウインドウの上方部分になります。

フロントウインドウは、接着剤が剥がれてしまうタイプなので、ルーフを接着する時には両面テープを使うことになりそうです



ウインドウ後方に窓枠を作ります。

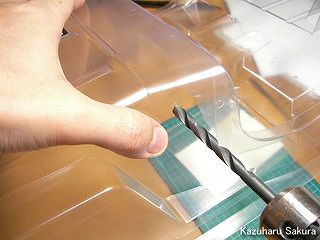

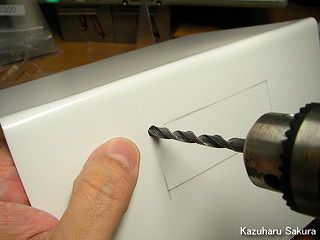

角を丸くしたいので、四隅を電気ドリルで穴あけします。

この孔の1/4が角の丸みになります。



ウインドウのフチは室内側、室外側の２つを作ります。

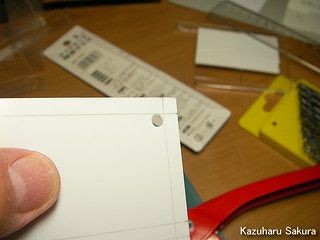

内側の丸みを作るためポンチを使用して孔を開けます。



孔を開けたら・・・

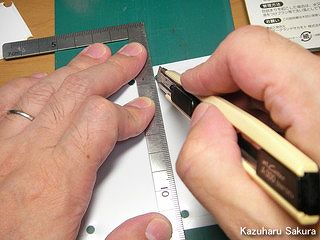

孔の外側同士をカットしていきます。

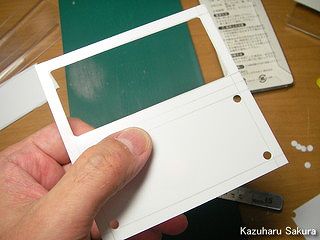

こんな風に内側が丸くなります。

下の孔はもう一つ作るために開けています。

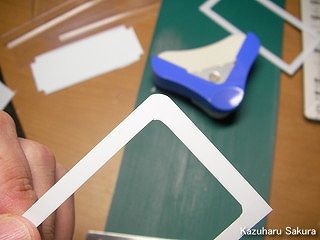

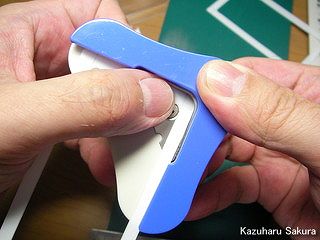

外側は、ラミネートフィルムの角を丸くする”かどまるくん”を使って角を落とします。



内側も外側もきれいに丸くなりました。

ハサミで丸くしようとしても、ここまで丸っこくするのは至難の業です。

この工程に限りませんが、模型製作もラジコン製作も道具はとても大事です。

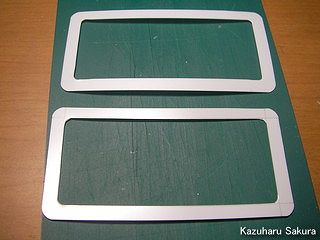

無事二つできました（喜）。

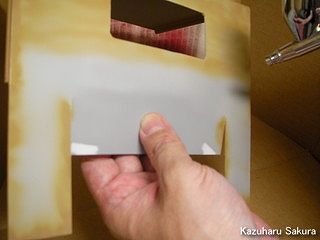

エアブラシを使ってルーフを塗装します。

面積が広いので結構時間がかかりました。

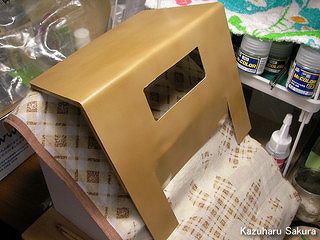

塗装と乾燥が終了しました。

狙ったわけではないのですが、いい感じにムラができていて、リアルな感じに仕上がりました。

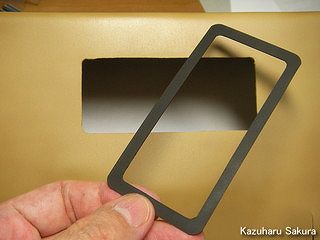

先ほど作った窓枠はフラットブラックで塗装して、裏側に両面テープを貼り付けてあります。

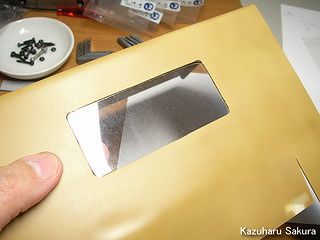

透明プラバンでウインドウを作りました。
サイズ、形もぴったりでよかった。

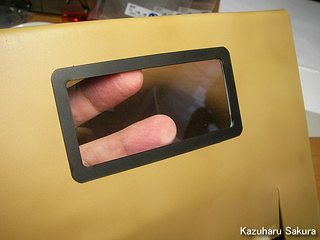

ウインドウを挟み込むようにして、窓枠を貼り付けました。

接着剤を使用しなかったのは、ルーフ部分の塗装が剥げるのを防止するためです。

次の頁は、Gmade（ジーメイド）・GS01・SAWBACK製作記　その６（ピックアップボディに改造２）
