Gmade（ジーメイド）・GS01・SAWBACK ～ラジコン製作記
初めてのラジコンの外車の製作。韓国のGmade（ジーメイド）社製のSAWBACKの製作の実況中継です。
ボディはちょっと改造を施して、櫻オリジナルのボディにしたいと思います。
このページでは、トランスミッション、ユニバーサルシャフト製作の実況中継をしています。
Gmade（ジーメイド）・GS01・SAWBACK製作記 その３（トランスミッション・ユニバーサルシャフトの組み立て）
フロントアクスル、リヤアクスルの組み立てが完成しました。
今度は、シャーシ中央部にマウントする、トランスミッションの組み立てです。

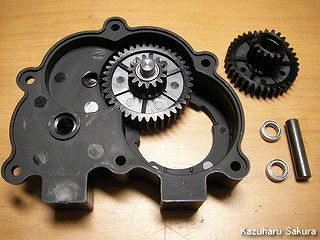

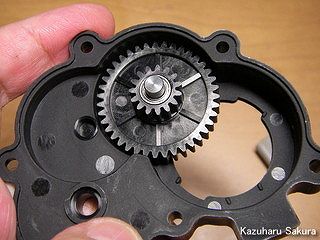

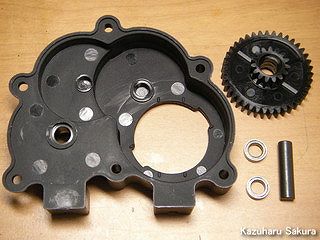

トランスミッションの組み立ての最初は、39T/15Tカウンターギヤの取り付けです。ギヤそのものは樹脂製ですが、軸受けはベアリングになっています。
今度は、35T/15Tカウンターギヤを取り付けます。

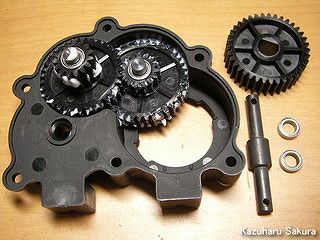

そして、ギヤ取り付けの最後は37Tカウンターギヤです。

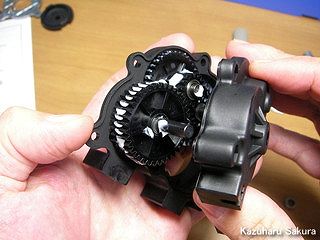

トランスミッションハウジングを被せます。
出来上がってきたトランスミッション。

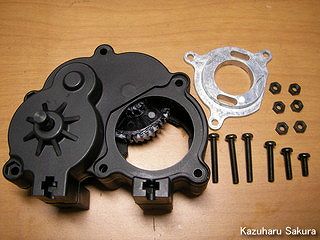

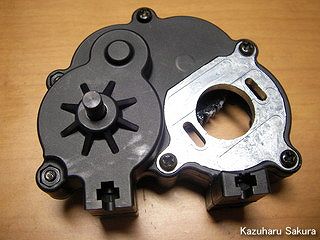

今度は、モータープレートを取り付けます。

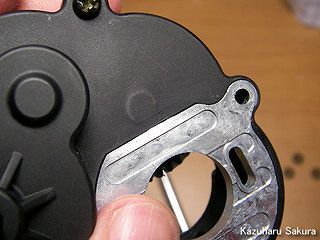

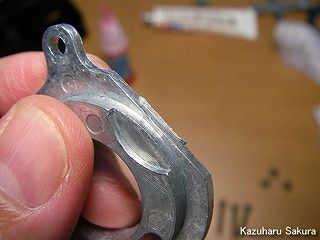

Gmade（ジーメイド）SAWBACK ラジコンキットのパーツの中で、唯一そのままポン付けできなかったのが、このモータープレートです。
バリが結構残っていて、そのままでは入りませんでしたので、ヤスリで削りました。
バリさえ取ってしまえば、ピッタリはまります。
モータープレートは、３本のビスで固定します。
モータープレートが金属でできているのは、ヒートシンクとして放熱の役目を果たすためです。

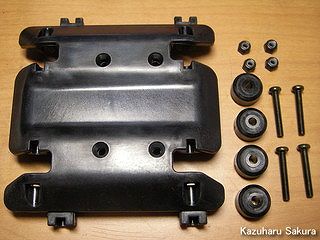

Gmade（ジーメイド）SAWBACK の特徴である、スキッドプレートのタイヤを取り付けます。
これがあると、乗り越えられない障害も乗り越えられる？・・・ちょっとどこまで効果が出るものかはわかりません。
ちなみに、この小さいタイヤは、樹脂パーツです。

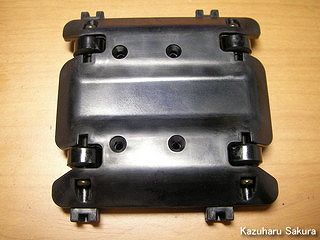

スキッドプレートにミニタイヤの装着をしました。
このアイデア、考え付く人は多いと思いますが、このように製品化するものに取り入れたGmadeは勇気があるなぁと思います。

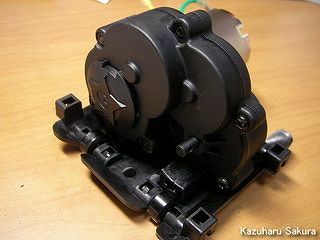

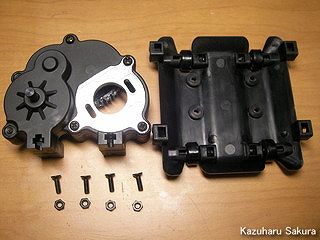

スキッドプレートにトランスミッションを取り付けます。
トランスミッションの下にナットを挿入して、スキッドプレートと一緒にビスで固定します。

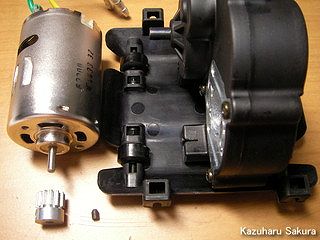

モーターの装着です。
Gmade（ジーメイド）SAWBACK
ラジコンキットにはモーターが付属しませんので、以前に単品で購入していた、新品のマブチモーターの540SDモーターを取り付けることにします。

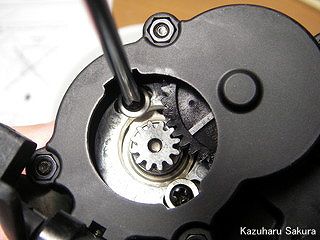

ピニオンギヤの位置を調整しながらビスを締めていきます。

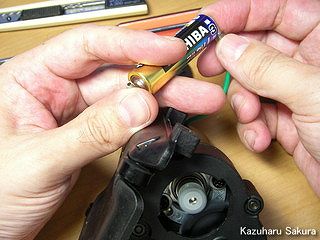

恒例の乾電池チェック。
これで回転すれば問題なしということです。
回っているのがわかりますか？

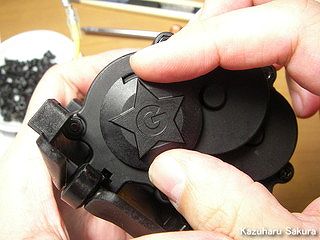

ピニオンギヤキャップをパチンとはめ込みます。
これが、Gmade（ジーメイド）のロゴマークです。
何となく日本製でない感じはありますね（笑）
トランスミッション＆スキッドプレートができました（喜）
スキッドプレートのタイヤのおかげで、これだけでもミニカーのように走ります（笑）

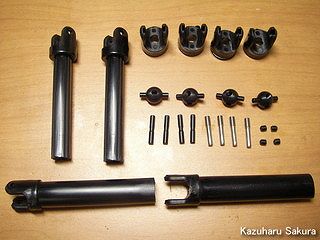

ユニバーサルシャフトを作ります。
このパーツの素材は、硬くて丈夫というよりも、柔らかくて柔軟性に富んでいるという感じです。

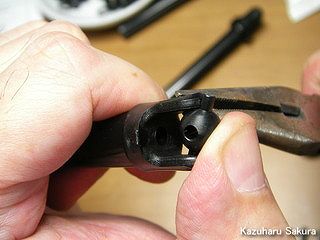

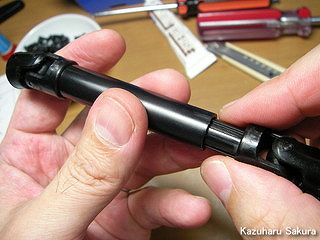

ユニバーサルシャフトの端を広げて、Ｕジョイントというパーツを差し込みます。
ちょっとコツが要りますが、それほど難しいことはありません。

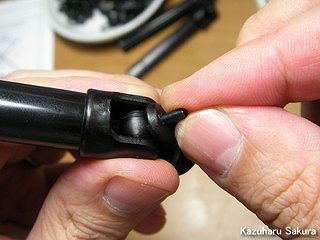

クロスピンと呼ばれるビスを入れて・・・

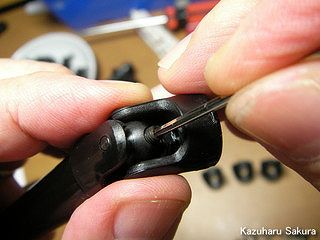

イモネジを締めれば、ユニバーサルジョイントができます。

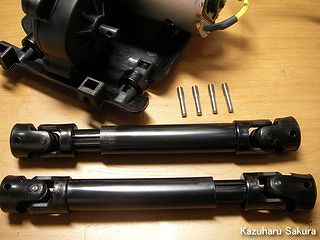

これで、ユニバーサルシャフトができました。

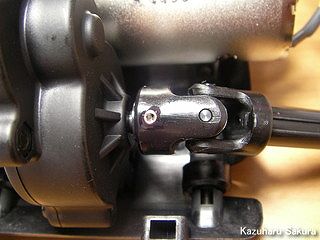

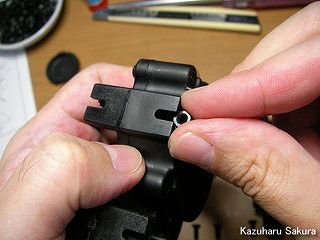

ユニバーサルシャフトをトランスミッションに取り付けます。

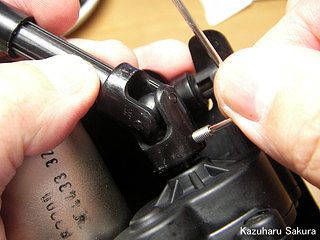

トランスミッションから出ているシャフトの穴に、スクリューピンを差込み、ねじ込みます。
タミヤのように組み立て済みのユニバーサルジョイントではありませんが、構造がしっかりしているので、それなりに耐久性もありそうです。

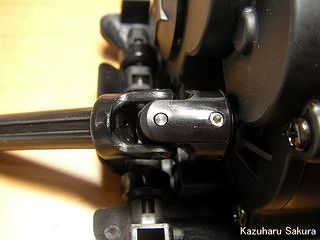

フロント、リヤ共に取り付け完了。
この次は、楽しみな工程の一つである、シャーシ・フレーム製作になります。
次の頁は、Gmade（ジーメイド）・GS01・SAWBACK製作記 その４（シャーシ・フレームの組み立て・防水加工）
